SpiralVeyor SVm-Series
業界
解決策

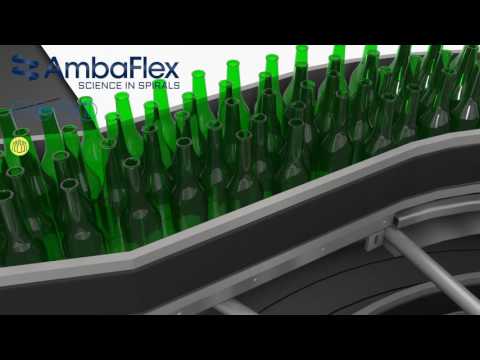

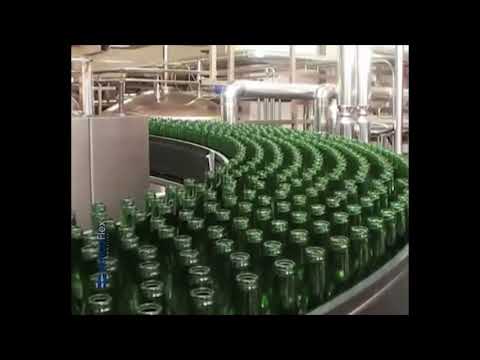

SpiralVeyor SVmは、ボトルや缶の大量垂直搬送コンベヤです。耐久性のあるシンプルかつコンパクトな設計で、革新的なソリューションをご提供します。
AmbaFlex独自のサイドローラーガイドつきベルトにより、何重もの螺旋搬送が可能になりました。この革新的なソリューションで充填ラインの最適化をお手伝いします。既存の傾斜チェーンコンベヤと比較して、設置面積を大幅に小さくすることができます。また連続搬送のため、サイドグリップコンベヤよりも効率的な搬送が可能です。省スペースで効率的な搬送を実現し、今日では数万台のSpiralVeyor製品が世界中で利用されています。
対象搬送物:
各種形状のボトル、缶
詳細
- ベルト幅：200～500 mm| 8～20"
- マルチトラックベルト：1～5列
- 耐荷重：ベルト1本あたり最大100 kg/m | 67 lb/ft
- 速度：最大60 m/min | 200 fpm
- 高低差：事実上無制限、駆動システム1台あたり通常6 m | 20 ft
- ベルト長：駆動システム1台あたり最大60 m | 200 ft
| SpiralVeyor SVm Series | ||
|---|---|---|
| Belt Width | Footprint | |
| SVm 200-1300 | 200 mm / 8" | 1540 mm / 5' - 1" |
| SVm 200-2000 | 200 mm / 8" | 2240 mm / 7' - 4" |
| SVm 300-1200 | 300 mm / 12" | 1540 mm / 5' - 1" |
| SVm 300-1900 | 300 mm / 12" | 2240 mm / 7' - 4" |
| SVm 300-2100 | 300 mm / 12" | 2440 mm / 8' |
| SVm 300-2600 | 300 mm / 12" | 2940 mm / 9' - 8" |
| SVm 300-3100 | 300 mm / 12" | 3440 mm / 11' - 3" |
| SVm 400-1800 | 400 mm / 16" | 2240 mm / 7' - 4" |
| SVm 400-2000 | 400 mm / 16" | 2440 mm / 8' |
| SVm 500-1700 | 500 mm / 20" | 2240 mm / 7' - 4" |
| SVm 500-1900 | 500 mm / 20" | 2440 mm / 8' |
| SVm 500-2400 | 500 mm / 20" | 2940 mm / 9' - 8" |
| SVm 500-2900 | 500 mm / 20" | 3440 mm / 11' - 3" |
材質
- Dry use
- Wipe down (R)
- Wash down economic (CR)
- Wash down total (RS)
Leaflets
-
Leaflet SpiralVeyor SVm-Series (EN)
(.pdf)
-
Leaflet SpiralVeyor SVm-Series (US)
(.pdf)
-
Leaflet SpiralVeyor SVm-Series (CN)
(.pdf)
-
Leaflet SpiralVeyor SVm-Series (JP)
(.pdf)
Specification Forms
-
Specification form SpiralVeyor SVm-series (EN)
(.pdf)
-
Specification form SpiralVeyor SVm-series (US)
(.pdf)
Topview Drawings
Topview drawings SVm400-1800
(.zip)
AmbaFlexはスパイラルコンベヤを発明し、市場に32,000台以上の導入実績を持つグローバル企業です。その経験は市場や用途応じたプレ ディファインド コンフィギュレーションに集約され、お客様のニーズに的確に応えるために活かされています。
さらに詳しい内容や仕様、価格については、こちらからお気軽にお問い合わせください。
